PI20系列增量圓光柵
簡要描述：PI20系列增量圓光柵
產品型號：PI20D300大連榕樹- 廠商性質：經銷商
- 更新時間：2025-06-20
- 訪 問 量：140
詳情介紹
PI20系列增量圓光柵
PI20系列光柵為一體式不銹鋼圓光柵，其柱面上刻有20 µm柵距的增量式刻線，并具有光學參考零位。具有四種尺寸可供選擇（直徑75、100、150、200、300 mm）。圓光柵安裝精度佳，且具有錐面安裝系統，可減少對公差要求高的加工零件的需求，并消除偏心。具有內徑大、安裝靈活的特點。非接觸形式消除了傳統封閉式光柵固有的反向間隙、扭轉誤差（扭變）及其他機械滯后誤差。
適配RX2讀數頭。
PI20系列增量圓光柵存儲和使用
PI20系列圓光柵為非接觸式光柵，具有強的抗污染能力。但是為了保證其使用性能，在工況惡劣的情況下應避免其收到油污或冷卻液等污染。應用在飛濺應用的場合，光柵尺外盡可能外加防護，并及時清理濺落在尺上的切屑和油液，以防止光柵尺污染。
柵尺上的污染物可能導致讀數頭的位置輸出噪聲變大，或失效，高分辨率的更明顯。
存儲溫度-20℃～70℃
存儲濕度
RH<95>非凝露)
工作溫度0℃～70℃
工作濕度
RH<95>非凝露)
不可以在供電的情況下插拔讀數頭連接器，防止讀數頭電子器件的損壞。安裝讀數頭時不要用手直接觸碰讀數頭的窗體，若窗體沾上指紋或受到其它污染請用無塵紙加異丙醇清潔。

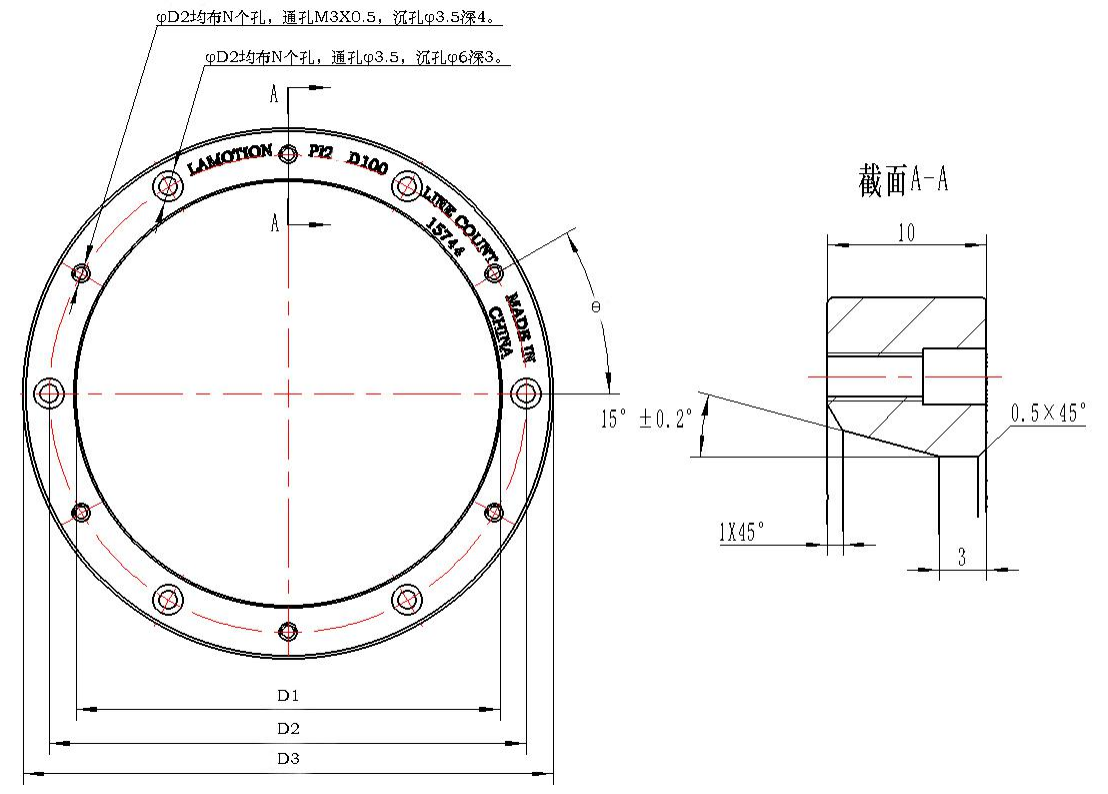

PI20 PI20系列增量圓光柵安裝示意圖
注：θ為相鄰兩孔夾角。
讀數頭詳細信息請查閱RX系列讀數頭說明書。
PI20系列增量圓光柵安裝示意圖
安裝軸規格
PI20系列增量圓光柵建議的安裝軸直徑（錐面安裝）
建議的安裝軸直徑（過盈安裝）
RX2讀數頭安裝示意圖
安裝時分批擰入螺釘，保證圓光柵姿態可調整，通過千分表檢查螺釘孔出徑向跳動，當每個螺釘孔處徑向跳動均小于±5μm時，使用力矩扳手依次鎖緊螺釘。安裝過程中建議擰緊力矩小于0.5Nm。
RX2讀數頭解析
